韩国YTC电气阀门定位器YT-3300 & YT3350

产品名称：电气阀门定位器YT-3300 &YT3350

因产品型号较多，所标价格只作为参考，购买前请咨询客服报准确的成交价格及货期。

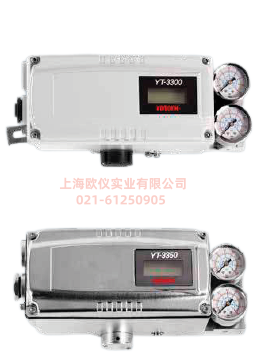

YT‑3300 与 YT‑3350 属于转矩马达驱动本安型智能定位器，两者电路、程序、功能完全一样，唯一区别是外壳材质Rotork。YT‑3300：压铸铝合金壳体； YT‑3350：316 不锈钢壳体，抗盐雾、耐腐蚀，多用于海上平台、海洋化工、强腐蚀工况YTC。

一、核心工作原理

接收控制系统 4‑20mA 控制信号，内部转矩马达驱动气动放大器，输出气源控制气动执行机构，通过位置反馈闭环调节阀门开度；支持本地按键组态，也支持 HART / Profibus‑PA / FF 基金会总线数字通讯，具备完善阀门诊断能力Rotork。

二、主要功能特点

1. PID 闭环控制，面板 4 按键 + LCD 液晶显示，支持完整自动标定 AUTO‑CAL，也可仅校准零点，适配直行程 / 角行程执行机构Rotork。
2. PST 部分行程测试：可本地按键或远程通讯触发，用于在线测试阀门执行机构，不用全开关阀门，适合安全阀、切断阀预防性维护。
3. 自动 / 手动切换：手动模式可就地操作阀门，方便调试、故障旁路。
4. 丰富选件
   • 4‑20mA 阀位反馈 PTM；
   • 机械式 / 接近式限位开关 LS；
   • 通讯：HART7、Profibus‑PA、FF 现场总线。
5. 宽温域：标准‑30~+85℃；低温‑40℃；极低温版本可达‑55℃；LCD 显示屏低于‑40℃无法看清显示内容YTC。
6. 防爆：本质安全 Ex ia IIC T5/T6，支持Zone0、Zone1 危险区域，拥有 ATEX、IECEx、CCC、NEPSI、FM、CSA 多国认证；⚠️本安回路必须配置本安安全栅，否则防爆失效YTC。
7. 防护等级 IP66 / NEMA4X，防尘防水；
8. 输出特性可选：线性、等百分比、快开、用户自定义（5 点 / 21 点）。

     设计特点

• 自动校准。菜单结构简单，具有自动校准所有参数或仅起始点选项。
• LCD 显示器。用于显示开度和校准菜单的显示器。
• 部分行程测试 (PST)。完全可调部分行程测试。所有功能都可以通过按钮就地执行和选择，也可以通过通讯协议远程执行和选择。
• 反馈信号。具有 4‑20 mA、机械和接近开关选项的模拟和数字反馈信号。
• PID 控制。通过前面板按钮菜单预先校准和用户自定义的变量。
• 自动 / 手动切换。通过自动 / 手动开关启用闭合回路自动阀位控制或手动定位。手动模式适用于故障排除、校准、系统测试或用作手动旁路。
• HART® 通讯。允许通过电流回路以数字方式发送命令、阀位反馈和诊断。
• 新增 Profibus Process Automation (PA)。在过程自动化应用中，通过过程控制系统管理设备。PA 专为危险区域 (0 区和 1 区) 设计。物理层面上，通过总线电源限制电流，因此即使发生故障，也不会产生爆炸，连接到 PA 段的设备数量因此受到限制。然而，PA 使用与 DP 相同的协议，并且可以使用耦合器设备连接到 DP 网络。速度更快的 DP 充当主干网络，用于将过程信号传输至控制器。这意味着 DP 和 PA 可以紧密协作，尤其是在过程和工厂自动化网络并行运行的混合应用中。
• 新增 Foundation Fieldbus。FF 总线是一种双向通讯协议，用于现场设备和控制系统之间的通讯。该总线利用双绞线或光纤介质在多个节点 (设备) 和控制器之间进行通讯。控制器只需一个通讯点即可与多达 32 个节点进行通讯，这是对标准 4‑20 mA 通讯方法的重大改进，该方法要求控制器系统上的每个通讯设备都有一个单独的连接点。
• 前面板设有配置按钮。四个用于现场配置的按钮。

YT‑3300 / YT‑3350 参数表
