派沃尔 欧仪----温度自力式（电动型）调节阀
产品介绍技术参数

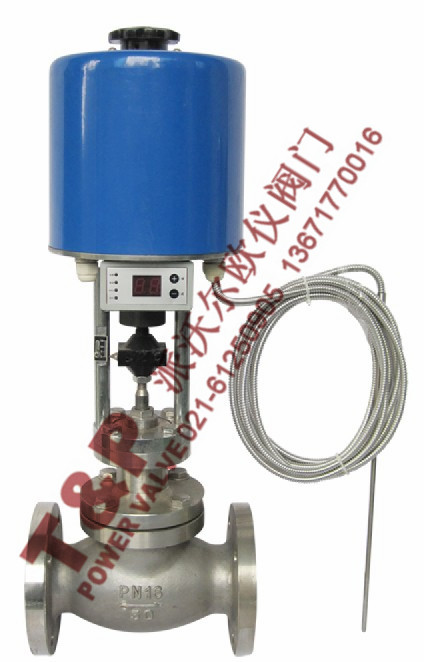

产品名称：PWEOY-ZZWPE温度自力式（电动型）调节阀
产品说明： 自力式电控温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。 产品特点： 本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。 零件材料： 阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片
波纹管：1Cr18Ni9Ti 技术参数： | 公称通径DN(mm) （阀座直径dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | (10) | (12) | (15) | (20) | | 额定流量系数 | 直级 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | | 额定行程(mm) | 16 | 25 | 40 | 60 | | 公称压力PN(MPa) | 1.0 1.6 4.0 6.4 | | 固有流量特性 | 直线、等百分比 | | 固有可调比 | 50 | | 允许泄漏量 | 单座 | 硬密封：IV级 软密封：VI级 | | 套筒 | 硬密封：II级 软密封：VI级 | | 工作温度t(℃) | -20~200 -40~250 -40~450 -60~450 | | 信号范围（mA.DC） | 0~10 4~20 | | 作用方式 | 电关式 电开式 | | 使用环境温度（℃） | 电动调节阀：-20~70℃ | | 使用环境湿度 | 电动调节阀：≤95% | | 电源电压 | 220V 50Hz |
本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 电动执机机构 | 普通型 | ZAZ-60
DKZ-310 | ZAZ-60
DKZ-310 | DKZ-410 | DKZ-410
DKZ-510 | 电子型 | JHZAZ1 | JHZAZ1 | JHZAZ3 | JHZAZ3 | 电动执行机构推力（N)
全行程时间（S） | 普通型 | 400
4000 | 400
4000 | 6400 | 6400
16000 | 电子型 | 2000 | 4000 | 6000 | 8000 | 普通型 | 12.5 | 20 | 32 | 48 |
| 电子型 | 30 | 30 | 48 | 60 | 消耗功率（N） | 普通型 | 28 | 35 | 电子型 | 6 | 15 | 25 | 40 |
表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。 允许压差： 单座调节型允许压差表 单位：MPa 公称通径
(mm)
推力(N) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 10 | 12 | 15 | 20 | 400 | 3.90 | 2.71 | 1.73 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 |
|
|
|
|
|
| 2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 |
|
|
|
|
|
|
|
|
| 4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 |
|
|
|
|
|
| 6000 |
|
|
|
|
|
|
|
| 1.38 | 0.91 | 0.54 |
|
|
| 6400 |
|
|
|
|
|
|
|
| 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | 8000 |
|
|
|
|
|
|
|
|
|
|
| 0.50 | 0.34 | 0.19 | 16000 |
|
|
|
|
|
|
|
|
|
|
| 0.98 | 0.68 | 0.38 |
套筒调节型允许压差表 公称通径(mm)
推力(N) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 400 | 1.94 | 1.62 | 1.31 | 1.08 | 0.88 |
|
|
|
|
|
| 2000 | 6.40 | 6.40 |
|
|
|
|
|
|
|
|
| 4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 |
|
|
|
|
|
| 6000 |
|
|
|
|
| 6.40 | 6.40 | 6.40 |
|
|
| 6400 |
|
|
|
|
| 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | 8000 |
| <, /SPAN> |
|
|
|
|
|
| 6.40 | 6.40 | 6.40 | 16000 |
|
|
|
|
|
|
|
| 6.40 | 6.40 | 6.40 |
允许压差值若大于公称压力，则取公称压力值。 性能指标： 主要性能指标 序号 | 项目 | 单座阀 | 套筒阀 | 1 | 基本误差（%） | ±2.5 | 2 | 回差（%） | 2.0 | 3 | 死区（%） | 3.0 | 4 | 额定行程偏差（%） | +2.5 | 5 | 额定流量系数偏差（%） | ±10 | | 6 | 固有流量特性 | 符合IEC534-1、GB/T4213-92中规定的斜率偏差 |
普通型 单位：mm | 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | A | 460 | 530 | 630 | B | 230 | 230 | 260 | H1 | 490 | 540 | 625 | L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | H2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | H3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | | 重量 | PN1640 | 50 | 5254 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 |
| PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 |
电子型 单位：mm | 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | D | φ155 | φ162 | φ170 | H4 | 290 | 325 | 380 | L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | H5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | H6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | 重量 | PN1640 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 | PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 |
连接标准： 连接尺寸及标准
法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型：PN10、PN16为凸面
PN40、PN64为凹凸面，阀体为凹面
结构长度：GB12221-89
夹套保温型夹套载热体接口：对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准 |
