派沃尔双作用气动执行器-魔力红系列
产品名称：派沃尔气动执行器
派沃尔气动执行机构源自国外先进技术，质量可靠。
主要性能
紧凑的双活塞齿轮齿条机构，灵活轻巧的双活塞连杆机构，角行程输出。
缸体材料为压铸铝合金（铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长）。
气源：过滤、干燥或加油润滑的洁净空气，最小压0.1Mpa，最大压力1Mpa。
内表面的特殊处理保证最小摩擦及长久寿命。
采用低摩擦材料制成的滑动装置，避免了金属与金属的直接接触。
底面固定孔便于执行器与阀连接并使其对正，符合ISO5211/DIN3337标准。
底部装配孔为四方形，便于与阀杆连接并可旋转45°角安装。
供气孔符合NAMUR标准或符合NAMUR标准的转接板。
轴的顶部和顶部的孔符合NAMUR标准。
根据需要可安装位置指示器。
环境温度：标准型（使用丁腈橡胶O型圈）-20℃～+80℃低温型（使用硅橡胶O型圈）-40℃～+80℃；高温型（使用氟橡胶O型圈）-20℃～+150℃
行程调整；在0°、90°位置有±4°的可调范围。
外部保护：抗腐蚀性达到可在盐雾状态下工作500小时。符合ASTMB117-73标准。
所有出厂的执行器都进行了严格的测试，保证产品100%合格。
主要零件材料
缸体：压铸铝合金ASTM6063，阳极氧化处理UNI4522，端盖：压铸铝合金UNI5076，外涂高强度防腐热塑料性聚脂涂层。活塞：压铸铝合金UNI5076.齿轮轴：钢AISI SAE11L37（镀锌合金钢），，非电镀镍板ASTMB656。导向套：低磨擦材料醇缩醛树酯。弹簧：预载荷弹簧座，外层涂有粉末环氧树酯的弹簧钢。密封：橡胶BUNAN（根据需要可用VITON或EPDM）。螺丝：304不锈钢。
气动执行机构
主要性能
紧凑的双活塞齿轮齿条机构，灵活轻巧的双活塞连杆机构，角行程输出。
缸体材料为压铸铝合金（铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长）。
气源：过滤、干燥或加油润滑的洁净空气，最小压0.1Mpa，最大压力1Mpa。
内表面的特殊处理保证最小摩擦及长久寿命。
采用低摩擦材料制成的滑动装置，避免了金属与金属的直接接触。
底面固定孔便于执行器与阀连接并使其对正，符合ISO5211/DIN3337标准。
底部装配孔为四方形，便于与阀杆连接并可旋转45°角安装。
供气孔符合NAMUR标准或符合NAMUR标准的转接板。
轴的顶部和顶部的孔符合NAMUR标准。
根据需要可安装位置指示器。
环境温度：标准型（使用丁腈橡胶O型圈）-20℃～+80℃低温型（使用硅橡胶O型圈）-40℃～+80℃；高温型（使用氟橡胶O型圈）-20℃～+150℃
行程调整；在0°、90°位置有±4°的可调范围。
外部保护：抗腐蚀性达到可在盐雾状态下工作500小时。符合ASTMB117-73标准。
所有出厂的执行器都进行了严格的测试，保证产品100%合格。
主要零件材料
缸体：压铸铝合金ASTM6063，阳极氧化处理UNI4522，端盖：压铸铝合金UNI5076，外涂高强度防腐热塑料性聚脂涂层。活塞：压铸铝合金UNI5076.齿轮轴：钢AISI SAE11L37（镀锌合金钢），，非电镀镍板ASTMB656。导向套：低磨擦材料醇缩醛树酯。弹簧：预载荷弹簧座，外层涂有粉末环氧树酯的弹簧钢。密封：橡胶BUNAN（根据需要可用VITON或EPDM）。螺丝：304不锈钢。
执行器的重量\容量\开闭时间
双作用式
容量L
重量Kg

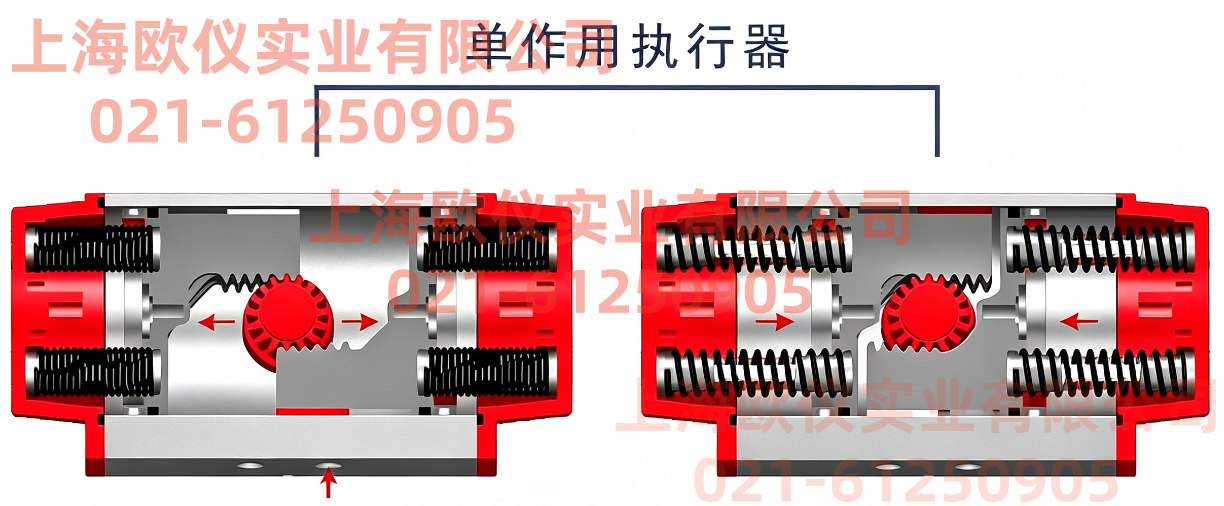

单作用式
容量L
重量Kg
开闭时间(s)
GTD40
0.12
0.7
GTE40
0.06
≤0.5
GTD52
0.23
1.5
GTE52
0.12
≤0.5
GTD65
0.46
2.0
GTE65
0.22
3.6
≤0.5
GTD80
0.80
3.0
GTE80
0.38
5.5
≤1.0
GTD90
1.10
4.5
GTE90
0.50
8.0
≤1.0
GTD100
1.60
6.0
GTE100
0.79
10.5
≤1.0
GTD115
2.33
8.0
GTE115
1.14
13.6
≤2.0
GTD125
3.03
9.5
GTE125
1.46
16.2
≤2.0
GTD145
5.40
14.0
GTE145
2.34
23.1
≤2.5
GTD160
6.10
18.0
GTE160
3.00
30.0
≤4.0
GTD190
11.0
26.0
GTE190
4.80
41.6
≤5.0
GTD210
15.4
33.0
GTE210
7.10
52.8
≤7.0
GTD255
31.1
72.0
GTE255
14.1
112.0
≤10.0
GTD300
45.9
102.0
GTE300
21.3
153.0
≤10.0
GTD350
68.5
153.0
GTE350
32.7
222.0
≤10.0
GTD双作用式输出扭矩表 单位Unit:N*M
型号
气源压力（MPa）
0.2
0.3
0.4
0.5
0.6
0.7
0.8
GTD40
3.7
5.6
7.4
9.3
11.2
13.0
14.9
GTD52
7.9
11.8
15.7
19.6
23.6
27.5
31.4
GTD65
14.7
22.1
29.5
36.8
44.2
51.5
58.9
GTD80
26.0
39.0
52.0
65.1
78.1
91.1
104
GTD90
37.6
56.5
75.3
94.1
112
131
150
GTD100
58.0
87.0
116
145
174
203
232
GTD115
84.5
126
169
211
253
295
338
GTD125
108
163
217
272
326
381
435
GTD145
159
239
318
398
478
557
637
GTD160
223
334
446
557
669
780
892
GTD190
367
550
734
917
1101
1284
1467
GTD210
538
807
1075
1344
1613
1882
2151
GTD255
1057
1586
2115
2644
3172
3701
4230
GTD300
1656
2470
3293
4117
4940
5764
6587
GTD350
2490
3735
4981
6226
7471
8717
9962
